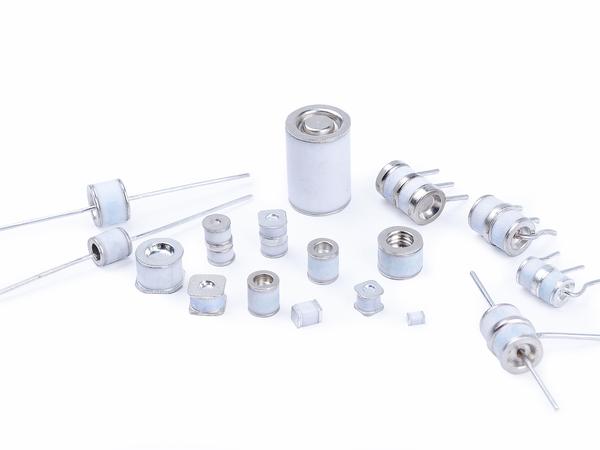

陶瓷气体放电管（GDT）的概念

陶瓷气体放电管（GDT）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

陶瓷气体放电管（GDT）的原理

陶瓷气体放电管的基本原理就是气体放电,常用的放电管脉冲击穿电压在几百伏到一千多伏，放电管原先处于断路状态，电阻很大，电容很小,一旦脉冲过压达到放电管的脉冲击穿电压，极间的电场强度超过气体的击穿强度时，就引起间隙放电，管内气体电离，放电管导通，由原来的断路状态变为近似短路。这时放电管导通电阻很小，可以通过很大的冲击电流从而将浪涌电流泄放到地，使与放电管联接的其它器件和电路避免受到浪涌冲击而损坏。

陶瓷气体放电管（GDT）的优缺点

优点：通流容量大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），基本没有漏电流；

缺点：击穿电压分散性较大（±20%），反应速度较慢（最短为0.1～0.2μs），性能较差，多次冲击易老化。

陶瓷气体放电管（GDT）的应用

用于电源防雷器共模电路中将雷电流泄放入地，也可用在差模电路中与压敏电阻串联而阻断其漏电流。在信号防雷器中常用于一级泄放浪涌电流，由于其反应速度慢，还要用第二级作限压保护。陶瓷气体放电管属于开关组件，导通时两端电压很低，不能直接用在有源电路中作差模保护。必须用时，应串联限流组件，以防导通时形成过大的电流而损坏，甚至引起火灾；浪涌过后能恢复至断路状态。

陶瓷气体放电管（GDT）的选型

①在快速脉冲冲击下，陶瓷气体放电管气体电离需要一定的时间(一般为0.2～0.3μs，最快的也有0.1μs左右)，因而有一个幅度较高的尖脉冲会泄漏到后面去。

若要抑制这个尖脉冲，有以下几种方法：

a、在陶瓷气体放电管上并联电容器或压敏电阻；

b、在陶瓷气体放电管后串联电感或留一段长度适当的传输线，使尖脉冲衰减到较低的电平；

c、采用两级保护电路，以陶瓷气体放电管作为一级，以TVS管或半导体放电管作为第二级，两级之间用电阻、电感或自恢复保险丝隔离。

②直流击穿电压Vsdc的选择：直流击穿电压Vsdc的小值应大于可能出现的高电源峰值电压或高信号电压的1.2倍以上。

③冲击放电电流的选择：要根据线路上可能出现的大浪涌电流或需要防护的大浪涌电流选择。陶瓷气体放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算。

④陶瓷气体放电管因击穿电压误差较大，一般不作并联使用。

⑤续流问题：为了使陶瓷气体放电管在冲击击穿后能正常熄弧，在有可能出现续流的地方(如有源电路中)，可以在陶瓷气体放电管上串联压敏电阻或自恢复保险丝等限制续流，使它小于放电管的维持电流。

最后一点是，根据产品大小，选择适合体积大小的陶瓷气体放电管。
